Les progrès de la seule passe Bore Finition - Approche systémique (pag 8 sur 10)


Les progrès
Les fabricants sont continuellement repousser les limites en ce qui concerne ce qui peut être accompli avec le processus de passage simple. Amélioration des outils, appareils, machines et dessins ont permis d'accroître A taux de production ainsi que l'amélioration alésage de précision. Voici quelques-unes des dernières avancées Ce sono stati fait.

LAlésage de longue durée de rapport:
Un du mythe de ce qui a été associé au processus passage simple Est-ce que ce n'est que bien adaptés pour la finition des alésages relativement courts. Comme illustré dans certaines des histoires de cas dans le présent document, avec alésages rapport longueur diamètre de plus de 10-1 ne présentent pas un problème. Avec l'outillage approprié, luminaire, et des machines-outils, le processus de passage simple est encore capable d'éliminer une cambrure ou condition "banane" de l'alésage dans de nombreuses applications.

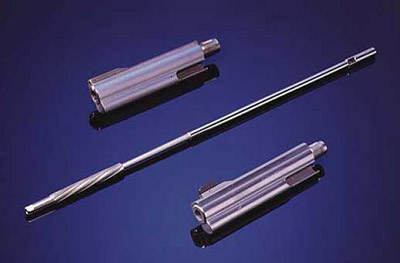

Grande longueur au rapport du diamètre canons de fusils a terminé avec un seul processus de passage

Histoire de cas #7: (Canon)

Diamètre: 11.26mm Longueur: 165mm
Matériel: Stainless Steel Dureté
Type d'alésage: Thru Quantité de matière enlevée: 0.130mm
Outil col #1: 11.163mm Taille diamant: 40/45
Outil col #2: 11.190mm Taille diamant: 40/45
Outil col #3: 11.217mm Taille diamant: 40/45
Outil col #4: 11.244mm Taille diamant: 40/45
Outil col #5: 12.258mm Taille diamant: 100/120
Outil col #6: 12.265mm Taille diamant: 200/230


Qualité d'alésage Requis Atteint
Taille: .012mm 0.005mm
Rondeur: .012mm .005mm
Rectitude: .005mm .002mm
Finition de surface: 0.30Ra 0.25Ra


Type de machine: Engis Model # 9825-16 (6 Spindle Machine)
Collant: Engis SP2240 Levigatura Oil
Production: 50 Pièces par heure

Note spéciale: mouvement du style Peck, appareils de changement rapide.
